聯(lián)系人：陸忠明 周女士
手機：13801512551 15852537313
電話：0510-88330015
傳真：0510-88330015
網址：jiajiaqi123.top
地址：無錫市錫山區(qū)羊尖廊下

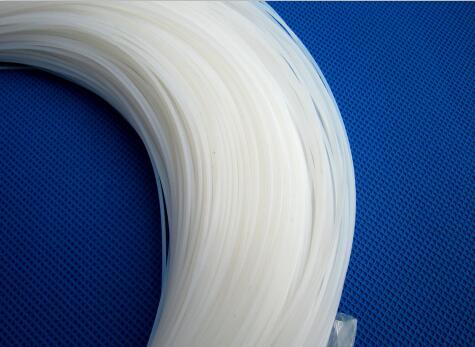

FEP毛細管因其材料是塑料成份，而成型之前在設備之內的溫度是需要進行嚴格控制的，否則溫度過高，是沒有辦法成型的；而溫度過低，也是沒有辦法成型的，具體溫度設定看下面的介紹。
用于FEP熱縮管的胚管的成型工藝，其工藝的步驟與PTFE熱縮管基本一致，但是條件完全不同。FEP熱縮管成型工藝中，選擇的樹脂的熔融指數(shù)為0.5-2；擠出成型時機頭前部溫295-310℃，后部溫度為275-285℃；擠出速度為0.3-0.7kg/h，管材吹脹率可達40%-100%；V-2：對樣品進行兩次10秒的燃燒測試后，余焰&余燃在60秒內熄滅。例如選用Teflon FEP100擠出管時，擠出機料筒的進料斷溫度約為300℃，出料斷溫度約為295℃；用TeflonFEP160 樹脂時，擠出機料筒進料段溫度約為305-310℃，出料段溫度約為290-305℃。
FEP毛細管作為一種特別耐磨的塑料管，適合長期使用。液體流動性通暢，就算在天氣寒冷的情況下，管體的僵硬度也是可以接受的。當然了隨著技術的不斷進度，如果客戶對FEP毛細管的阻燃性有要求，在技術上也是可以實現(xiàn)的，具體的可以來電詳談。
